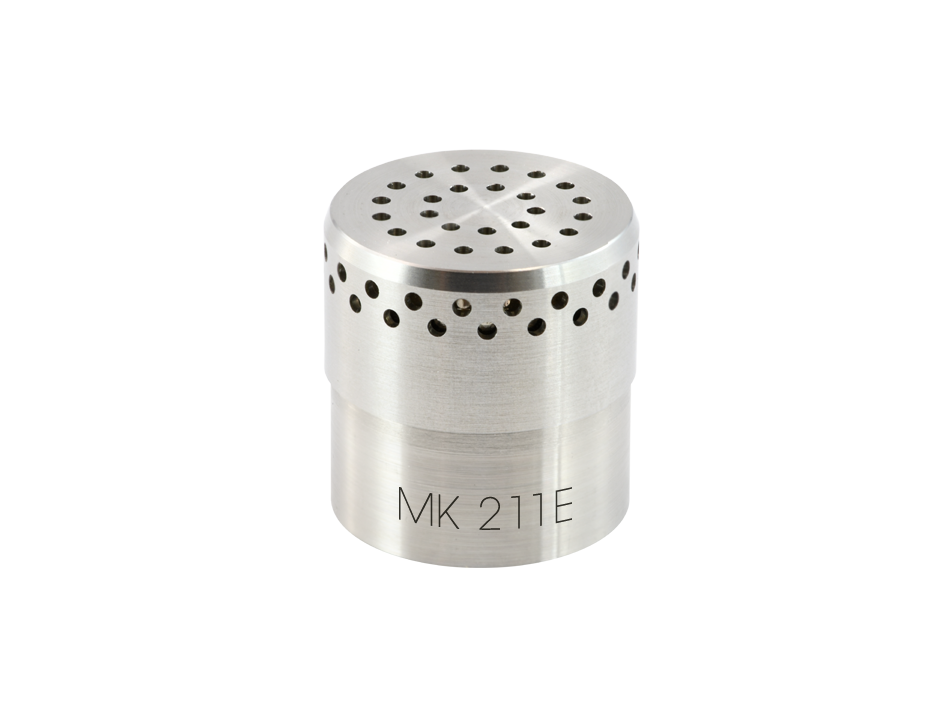

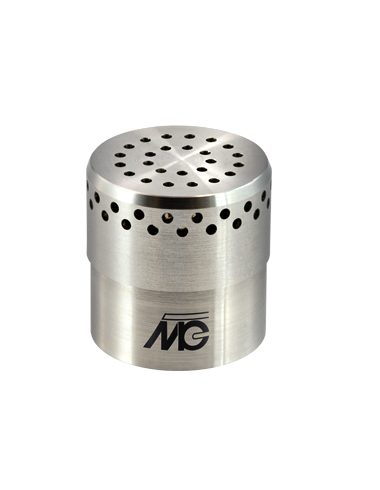

Messmikrofonkapsel MK 211 E

Die MK 211 E hat einen freifeldentzerrten Frequenzgang des Übertragungsmaßes mit einem Übertragungsbereich bis 40 kHz und ist insbesondere für akustische Messungen im freien Schallfeld mit 0 Grad Einfallswinkel konzipiert. Der statische Druckausgleich erfolgt über eine Kapillare zum nachfolgenden Vorverstärker (rear-vented).

Die Messmikrofonkapsel ist für Schallpegelmesser der Klasse 1 nach IEC 61672 geeignet.

Technische Daten

Wandlertyp		Kapazitiver Druckempfänger
Frequenzbereich des Freifeld-Übertragungsmaßes	±2 dB	10 Hz bis 35 kHz
Frequenzbereich des Freifeld-Übertragungsmaßes	±3 dB	bis 40 kHz
Leerlauf-Übertragungskoeffizient		12,5 mV/Pa
Leerlauf-Übertragungsmaß re 1 V/Pa		-38 dB ± 1,5 dB
Grenzschalldruckpegel für 3% Klirrfaktor bei 1 kHz	Peak, mit MV 204 @ 120 V	161 dB
Grenzschalldruckpegel für 3% Klirrfaktor bei 1 kHz	RMS, mit MV 204 @ 120 V	158 dB
Eigenrauschen	mit MV 204	22 dB(A)
Polarisationsspannung		0 V
Kapazität bei 1 kHz		18 pF
Arbeitstemperaturbereich		-50°C bis +100°C
Temperaturkoeffizient		≤0,01 dB/K
Statischer Druckkoeffizient		-1 x 10⁻⁵ dB/Pa
Durchmesser	ohne Schutzkappe	12,7 mm ± 0,05 mm
Durchmesser	mit Schutzkappe	13,2 mm ± 0,05 mm
Länge		12,8 mm
Gewicht		7 g
Gewinde	für Vorverstärker	11,7 mm 60 UNS
Gewinde	für Schutzkappe	12,7 mm 60 UNS
